Dome Fixturing System
중대형 양산 라인업으로 카메라 렌즈, 망원경, 방산용 렌즈 등 고난도 광학 코팅에 최적화된 모델입니다.
| 적용 분야 | 고정밀 렌즈 코팅 - 카메라 렌즈, 망원경, 방산용 렌즈 등 - Vis/IR 영역 고정밀 광학 코팅 - Ti₃O₅, Ta₂O₅, HfO₂, Nb₂O₅, MgF₂, SiO₂, Al₂O₃ 등 사출물 양산 코팅 - 스마트폰 렌즈 및 광학 사출물 - 고내구성 AR 코팅 대량 양산 - RF Ion Source 기반 고밀도 박막 형성 세라믹 코팅 - 내구성 및 기능성 세라믹 박막 - 고경도, 내마모, 보호 코팅 공정 - ZrO₂, SiO₂, Al₂O₃ 등 |
|---|---|
| 증착방식 | Electron Beam System / Ion Beam IAD Resistance Heating System |
기본 사양이며, 고객의 요청에 의한 맞춤형 사양 변경이 가능합니다.

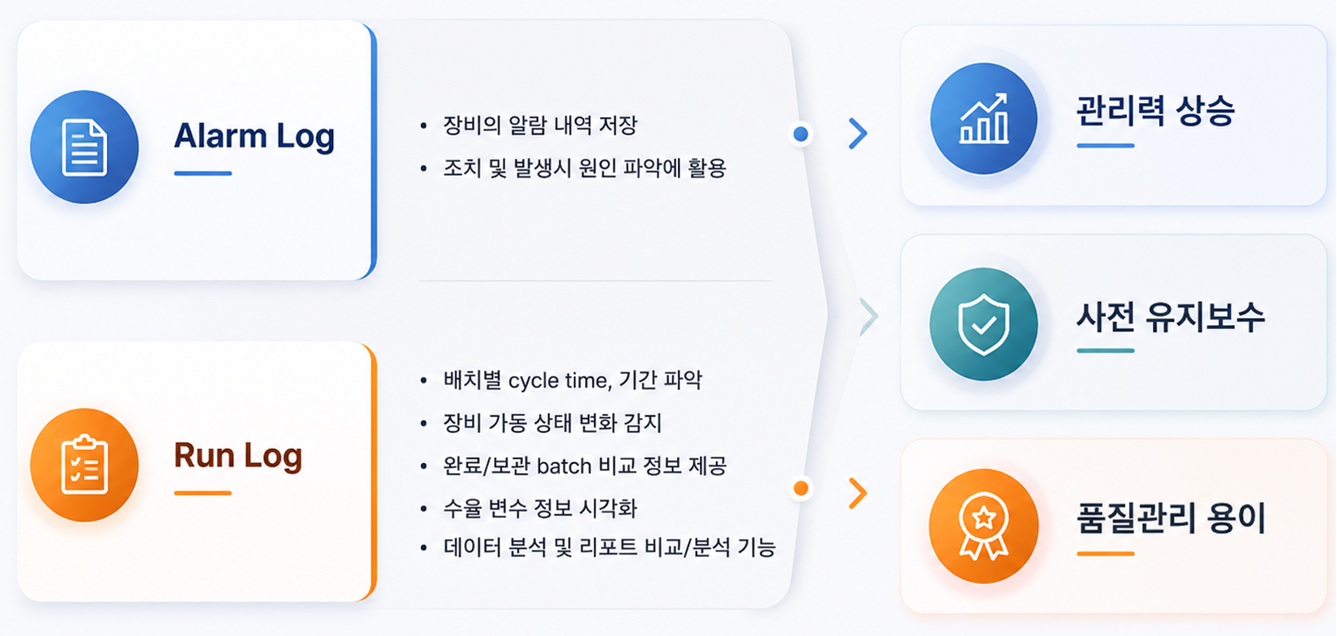

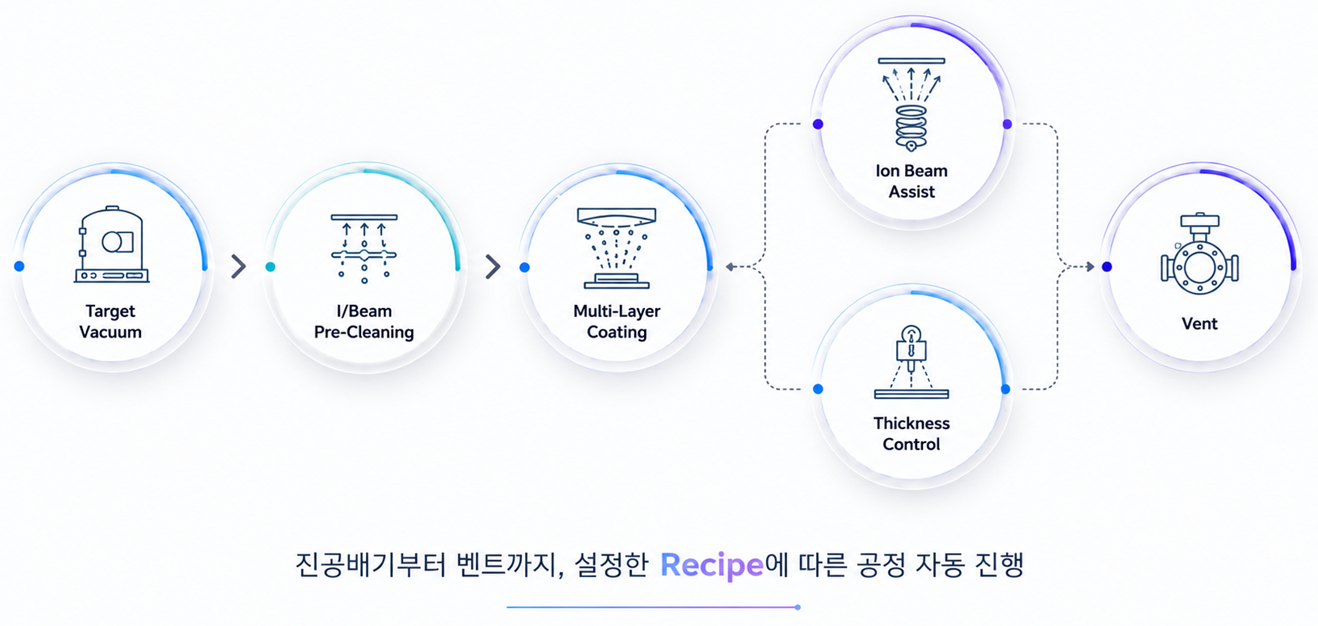

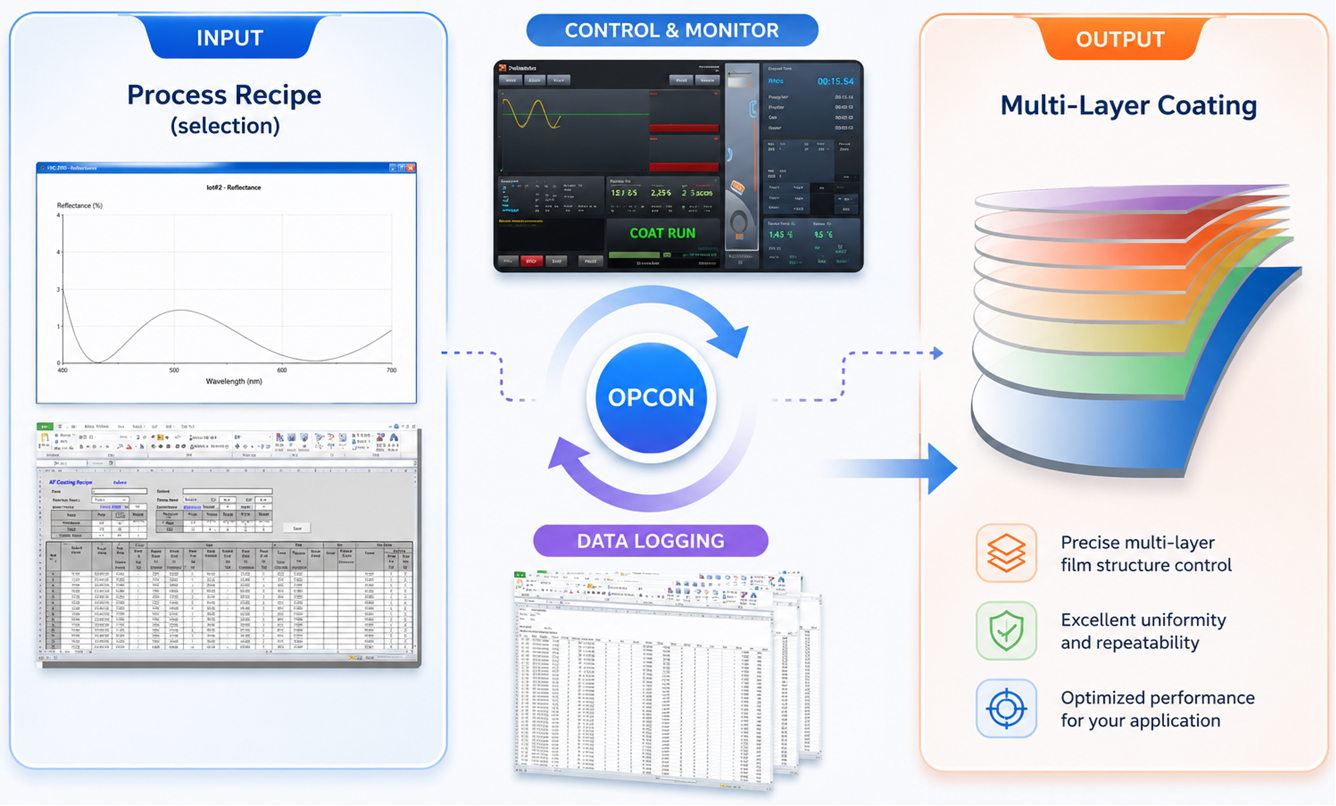

| Chamber | Dia. 1,200~1,800mm | 1 set |
| Roughing System (RP) | 5,100liter/min (챔버별 최적 용량 적용) | 1 set |
| Roughing System (MBP) | 1,435m3/hr (챔버별 최적 용량 적용) | 1 set |
| Turbo Molecular Pump | 4,200liter/sec | 2 set |
| PolyCold w/meissner trap | For chamber | 1 set |
| Valve System | High Vac./ Low Vac./ Vent Valve | 1 set |
| Electron Beam | 10kVA 8~24pocket x 12cc | 1~2 set |
| RF Ion Beam Source | RF 25cm | 1 set |
| or Ion Beam Source (End-Hall Type) |
최대 출력 4kW | 1 set |
| QCM | XDC/K1 or IMC300 | 1 set |
| Measuring Sensor | Six Sensor Head@6MHz | 1 set |
| High Vacuum | Penning Sensor | 1 ea |
| Low Vacuum | Pirani Sensor | 2 ea |
| Auto Pressure Controller | MFC for Oxygen | 1 set |
| Micro Heater | 13.56kW | 1 set |
| Halogen Heater | 12~24 kW | 1 set |
| Fixturing Guide | SUS | 1 set |
| Sector Dome | 3 or 4 Sector | 2 set |
| Rotation | 0~25 RPM / Ferro Seal | 1 set |
| PLC Control Rack | 19” Rack | 1 set |
| Process Control | OPCON System | 1 set |
| Chamber | 3,000~7,000kg |
| Roughing System (RP / MBP) | 370kg |
| Control Box | 700kg |
| PolyCold | 550kg |
| Electron Beam PS | 380kg |
| Ion Beam PS | 120kg |
| Power | 65~95kW 3ph 4P 50 or 60Hz (50mm2) |
| AVR | 20kVA electronic type (220V 3ph) |
| Earth | Class A (Below 4Ω) |
| 3,500W x 5,100D x 2,900mm (Excluding space for Work & Chiller) |
| Compressed Air | 6kg.f/cm2 100LPM w/mist 필터 |
| Cooling Water | 3kg.f/cm2 120LPM/ Inlet & Outlet |
| Gas | Ar, O2 (99.99%) |
| Exhaust | 3’ tapped hose to pump exhaust |
우수한 생산성 / 균일한 코팅 품질

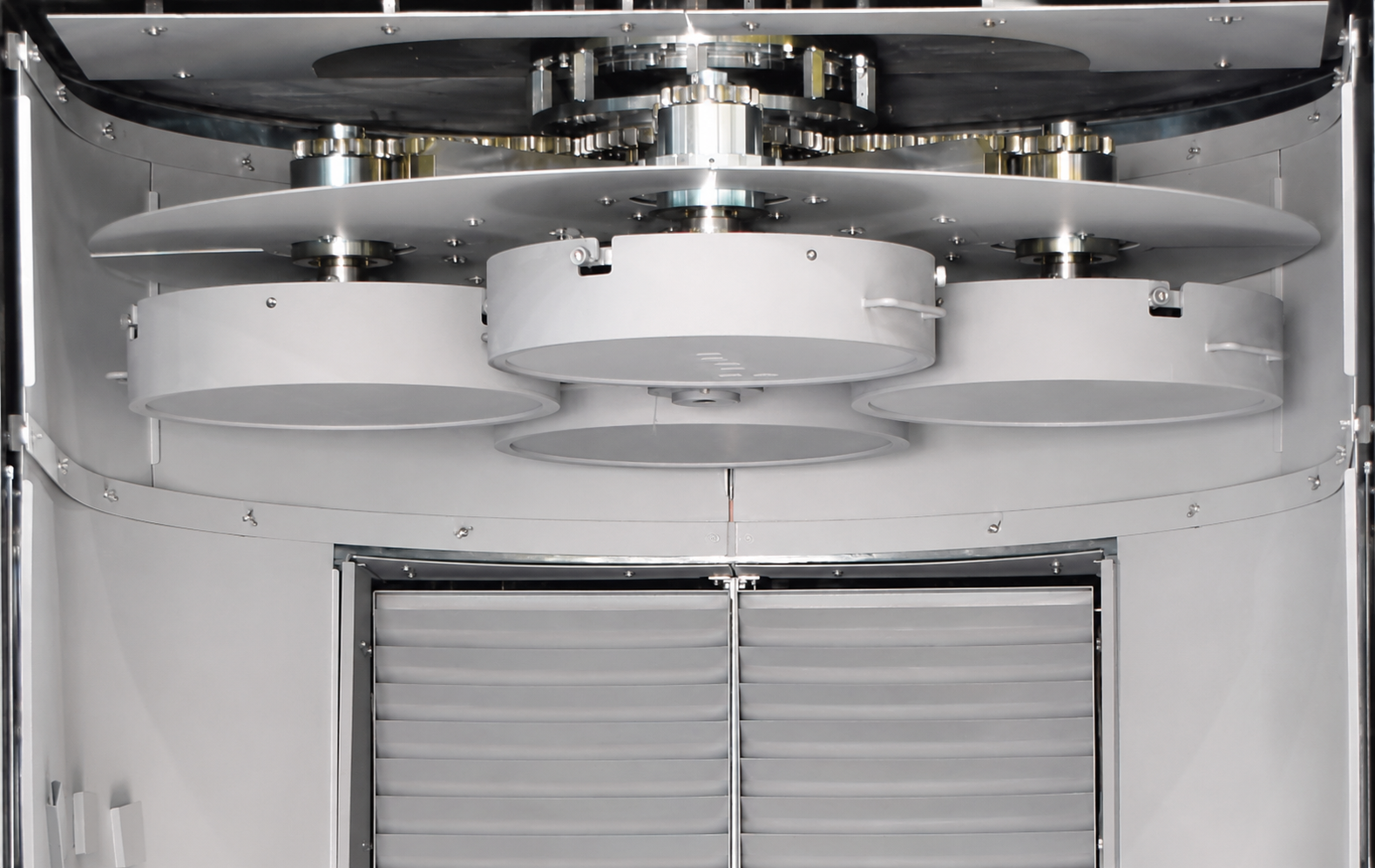

Dome Fixturing System

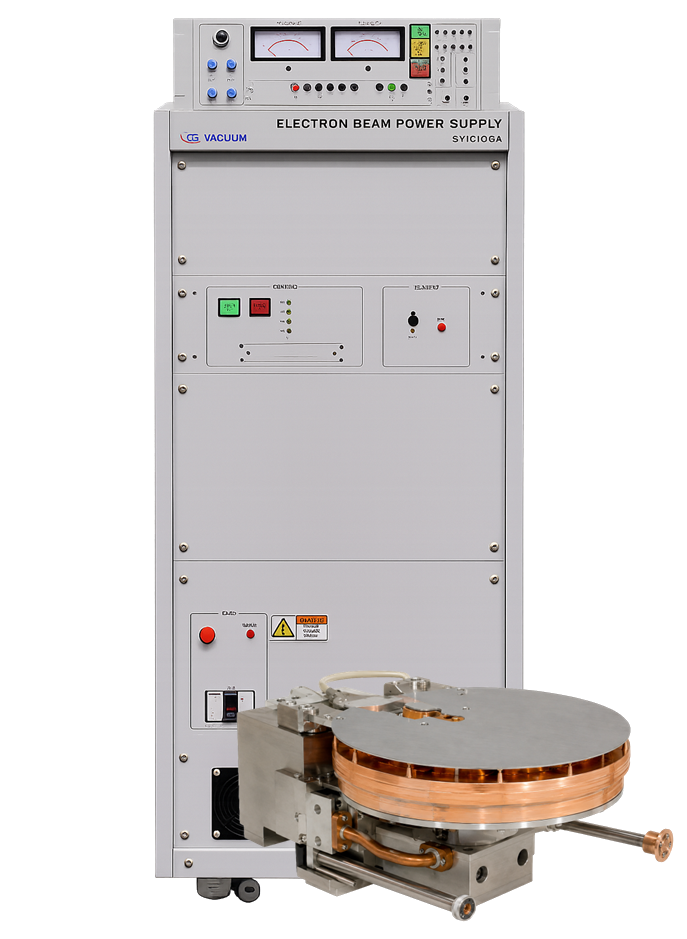

Electron Beam Source

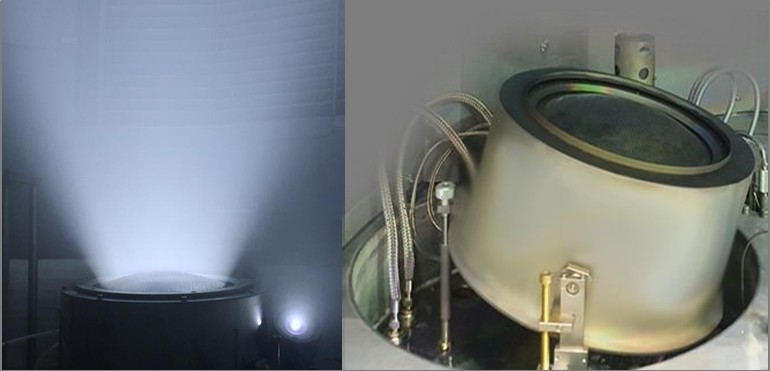

Ion Beam Source
